Eplan 2026: Обзор главных новинок, практические примеры и наглядные скриншоты
ООО "Айдевор"
Евгений Кармацких, региональный директор
В 2000 году окончил радиотехнический факультет УГТУ-УПИ по специальности «Управление и информатика в технических системах». Опыт работы в компании EPLAN более 15 лет на различных должностях.
Введение
Представленная статья не претендует на исчерпывающее описание всего того множества интересных новинок, а больше обращает внимание на самые значимые, полезные и важные из них с точки зрения автора.
Множество мелких, но от этого не менее полезных в совокупности нововведений, мы готовы освещать в рамках предлагаемых нашей компанией курсов и индивидуальных внедрений.
Если Вам плохо понятен «птичий» и сухой язык официальной справки от разработчика, то эта статья для Вас.
Множество мелких, но от этого не менее полезных в совокупности нововведений, мы готовы освещать в рамках предлагаемых нашей компанией курсов и индивидуальных внедрений.
Если Вам плохо понятен «птичий» и сухой язык официальной справки от разработчика, то эта статья для Вас.
1) Группы единиц измерения для свойств типа поля "Значение с единицей измерения"
В предыдущих версиях в своё время появилась такая полезная возможность как оперировать значениями свойств с единицами измерения. В новой версии EPLAN 2026 эта функциональность была расширена за счёт введения понятия «Группа единиц измерения». Присвоение группы теперь позволит явно указать к какой физической величине принадлежит пользовательской свойство.
И теперь на основе группы платформа может автоматически интерпретировать числовое значение как имеющее единицу измерения. Для интерпретации используется встроенный справочник единиц системы СИ.
И теперь на основе группы платформа может автоматически интерпретировать числовое значение как имеющее единицу измерения. Для интерпретации используется встроенный справочник единиц системы СИ.
Рис. 1.1 Указание группы единиц измерения
Показать работу функции можно на простом примере. Пусть нам понадобилось получить суммарный потребляемый ток двух ламп. Для этого настроим блочное свойство, где сложим значения пользовательских свойств «Номинальный потребляемый ток» этих ламп. Пользовательское свойство предварительно создадим в проекте.
Рис. 1.2 Блочное свойство с вычислением суммарного потребляемого тока двух ламп
В первом варианте явно укажем ток в миллиамперах.

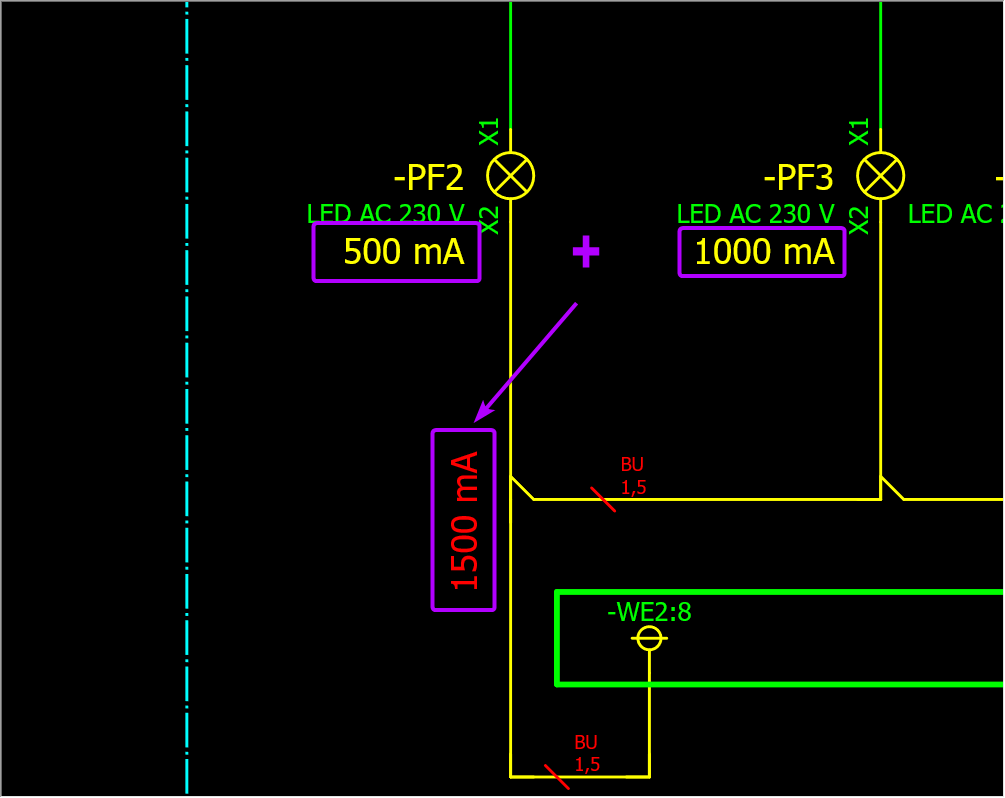

Рис. 1.3 Вычисление суммарного потребляемого тока двух ламп с явным указанием единиц (мА).
Во втором – пропустим указание единиц и значения укажем в амперах: 0,5 и 1. Убедимся, что результат по-прежнему 1500 мА, то есть новая функция трактует значения так, как если бы это были Амперы.
Рис. 1.4 Вычислением суммарного потребляемого тока двух ламп без явного указания единиц.
Задание группы единиц измерения для пользовательских свойств упростит и ускорит первоначальную настройка шаблона проекта администратору EPLAN. Расчёт значений физических величин с предустановленной группой сократит потенциальные ошибки при работе с EPLAN.
2) Новое расположение настроек буквенных обозначений, обозначений и описаний выводов.

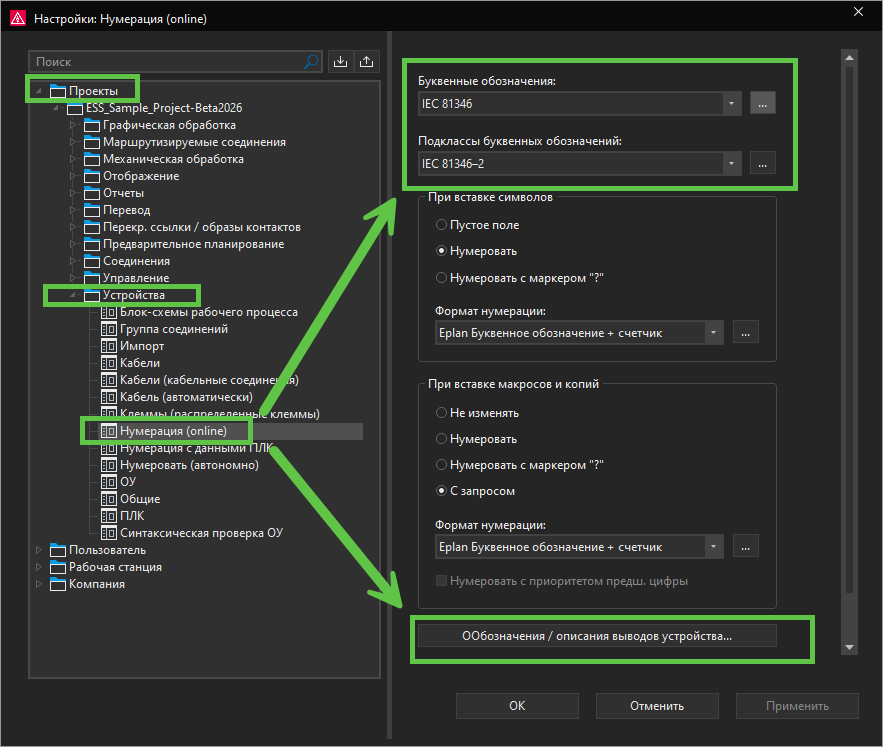

Рис. 2.1 Буквенные обозначения в настройках проекта.
В новой версии функциональные буквенные обозначения (по IEC 81346), обозначения и описания выводов, в отличие от предыдущих версий будут храниться в шаблоне проекта.
Сохранение непосредственно в настройках проекта позволяет избежать непреднамеренных изменений в этих настройках в процессе обновления и синхронизации основных данных и избежать дополнительных затрат времени на восстановление данных.
3) Новые возможности для работы с узлами и модулями.
3.1) Индивидуальное разбиение узлов при выборе изделия
В версиях ранее EPLAN 2026 управление разбиением узлов при выборе их из БД изделий осуществлялось в настройках выбора изделий - «Файл —> Настройки (пользователь) —> Управление —> Изделие». Обратная связь пользователей говорила о том, что это нелогично и часто вводит в заблуждение.

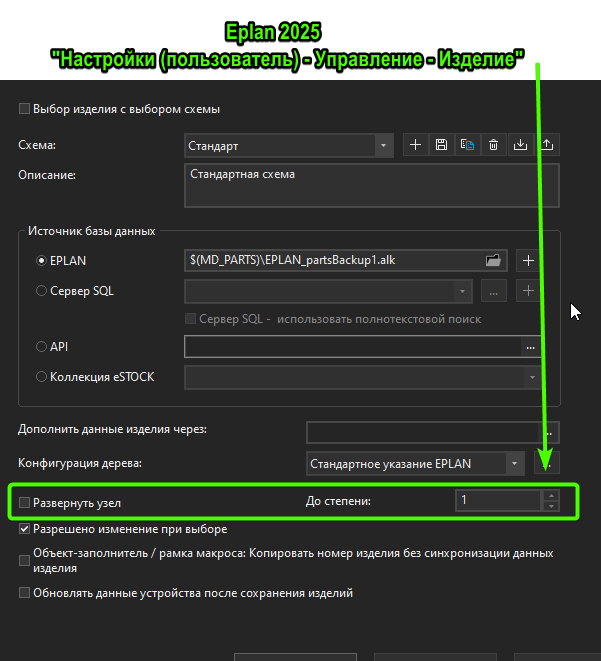

Рис 3.1 Настройка «Развернуть узел» в предыдущих версиях.
Для предотвращения непреднамеренного разбиения узлов в момент выбора изделия настройка «Развернуть узел» теперь возможна индивидуально для каждого узла. Для этого эта настройка перенесена на вкладку «Узел» и может быть применена только к определенным узлам в базе данных.
Рис 3.2 Настройка «Развернуть узел» в Eplan 2026 диалога «Управление изделиями».
Теперь эта настройка стала работать более логично, предсказуемо и гибко. Это новшество улучшит пользовательский опыт, снизит ошибки и путаницу, позволит её применять с одной стороны массово, с другой стороны индивидуально: применять её только к нужным изделиям.
3.2) Переработанный подход к настройкам разбиения узлов и модулей.
В версиях ранее EPLAN 2026 управление разбиением узлов и модулей осуществлялось:
- для отчётов: в виде двух отдельных выпадающих списков на вкладке “Узел” и “Модуль” диалога “Управления изделиями”.
Рис 3.3 Настройка разбиения узлов и модулей в предыдущих версиях.
- для экспорта данных Изготовления в диалоге настройки - «Файл —> Экспортировать —> Данные изготовления —> Маркировки»:

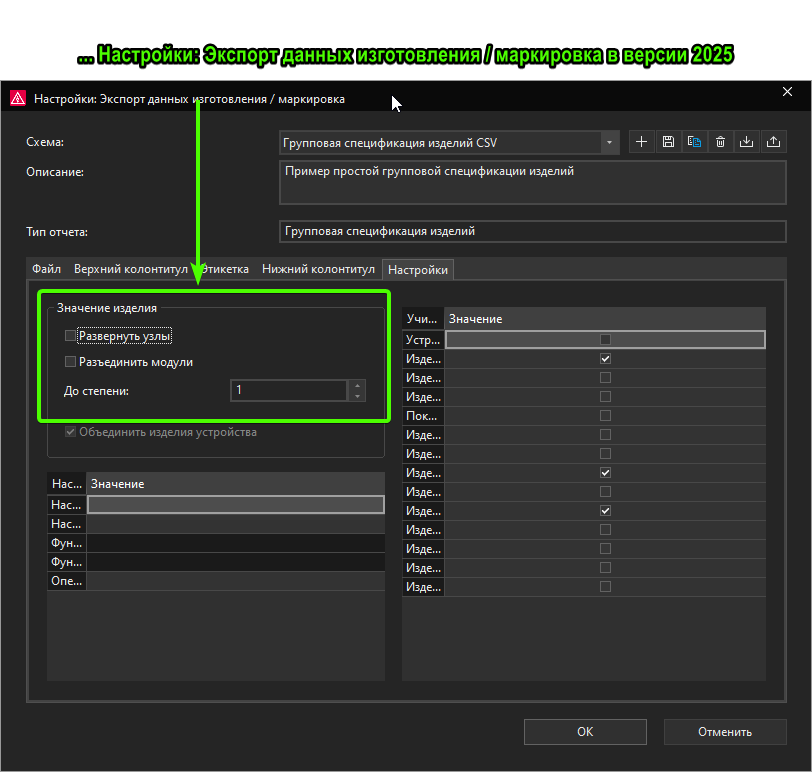

Рис 3.4 Настройка разбиения узлов и модулей при экспорте данных изготовления в предыдущих версиях
В новой версии настройки объединены в общую таблицу на вкладках “Узел” и “Модуль” диалога управления изделиями.

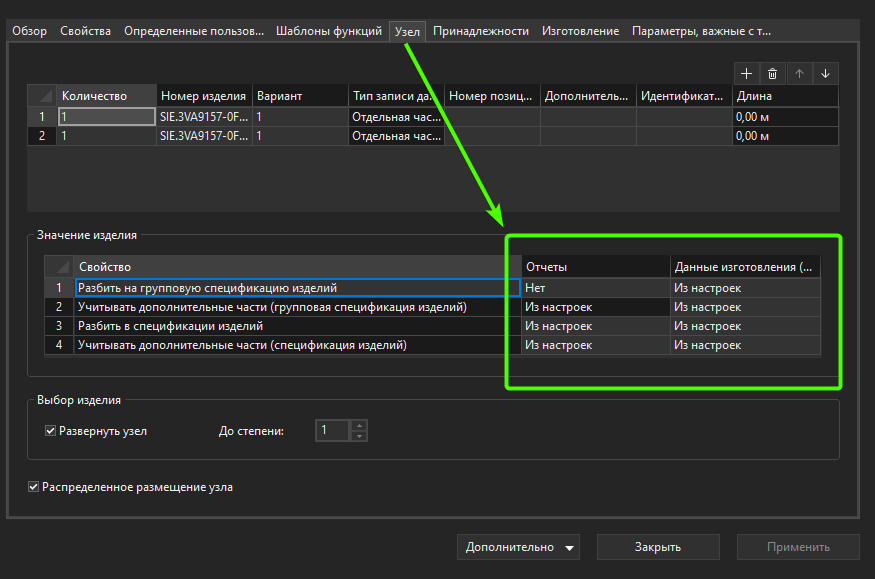

Рис 3.5 Настройка разбиения узлов и модулей при экспорте данных изготовления в новой версии
Есть возможность принудительно разбиение включить (Да), выключить (Нет) и сослаться на настройки отчётов или профиля экспорта.
Эти изменения позволят подойти более гибко и индивидуально к работе с изделиями. Что позволит сэкономить время за счёт уменьшения операций по внесению изменений в настройки и дополнительной постобработки экспортированных данных.
4) Новинки по работе с принадлежностями

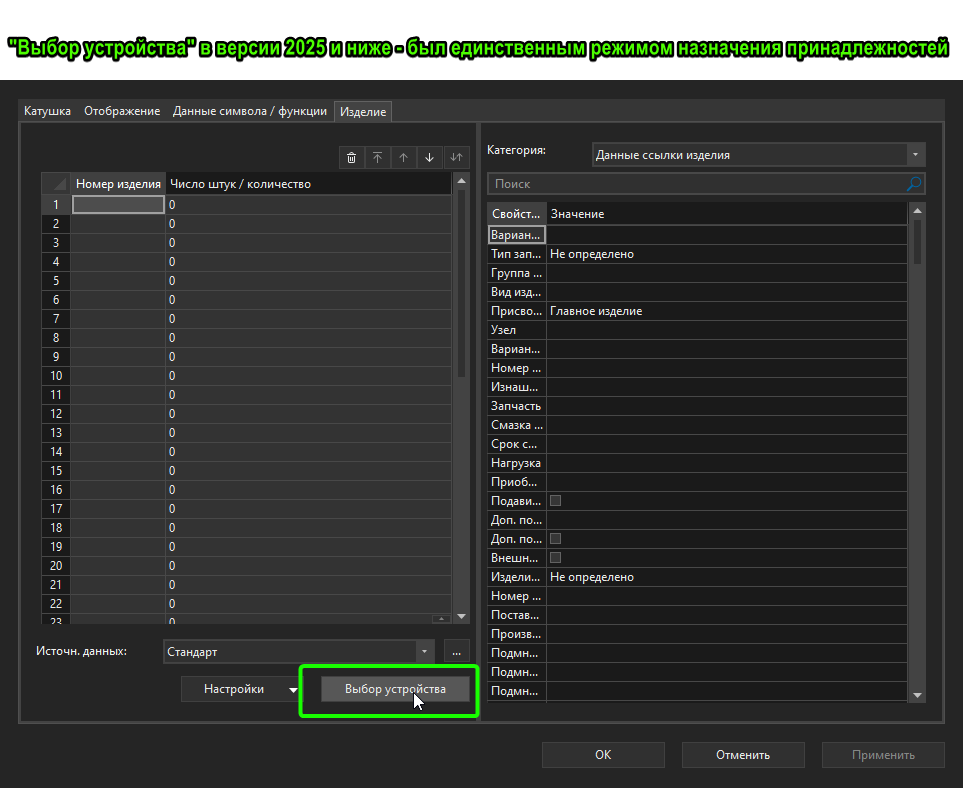

Рис. 4.1 Выбор устройства
В предыдущих версиях Платформы EPLAN функция назначения принадлежностей работала только совместно с режимом назначения изделия «Выбор устройства». Это не позволяло в полной мере воспользоваться таким преимуществом Платформы как разнообразие в подходах в работе, а значит ограничивало пользователя в выборе метода, который ему больше подходит сообразно его привычным потребностям.
4.1) Автоматически добавить обязательные принадлежности в режиме «Вставить изделие»

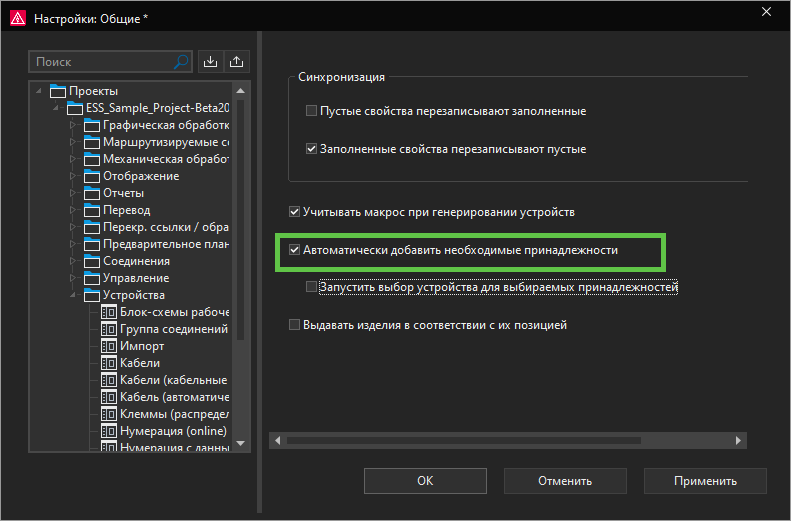

Рис. 4.2 Новая настройка: автоматически добавить необходимые принадлежности.
Новая настройка позволит создать в базе данных изделий часто используемые комплекты из изделий (элементов, компонентов) и пользоваться ими в привычном режиме. При вставке главного изделия обязательные принадлежности добавятся автоматически. Это позволит не пропустить важные изделия и сэкономить время.

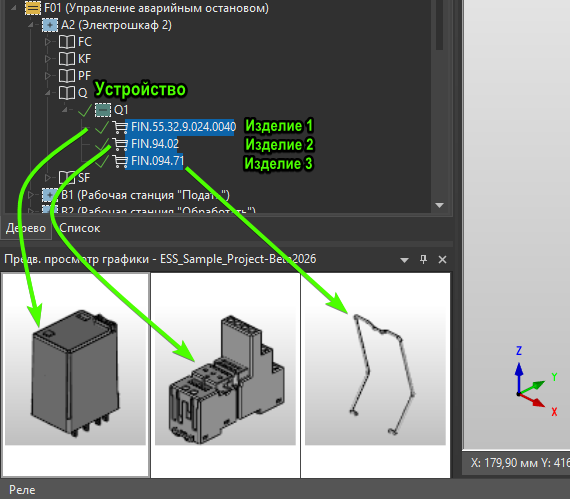

Рис. 4.3 Результат выбора обязательных принадлежностей.
4.2) Запустить «Выбор устройства» для опциональных принадлежностей.

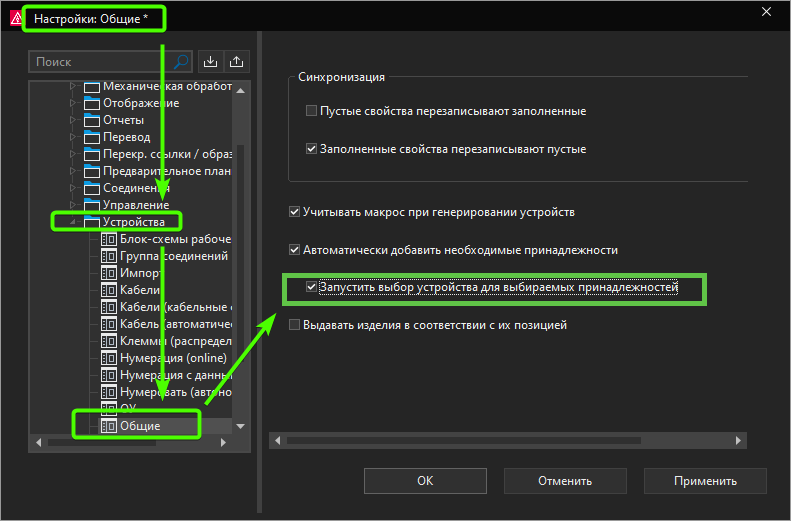

Рис. 4.4 Настройка «Запустить выбор опциональных принадлежностей»
Новая функция позволит назначать принадлежности даже если Вы привыкли создавать проект непосредственно из конкретных изделий. То есть теперь в версии EPLAN 2026 назначать принадлежности можно также и в момент размещения изделий. В предыдущих версиях назначать принадлежности можно было только работая с функцией «Выбор устройства».
Особенно актуальной такая функция будет в отношении устройств по своей природе состоящих из нескольких элементов (изделий): ПЛК: цоколь + электронная часть + фронтальный разъём, Реле: цоколь + реле + клипса + индикатор, Предохранитель на базе клеммы: клеммa + предохранитель и т. п.
Особенно актуальной такая функция будет в отношении устройств по своей природе состоящих из нескольких элементов (изделий): ПЛК: цоколь + электронная часть + фронтальный разъём, Реле: цоколь + реле + клипса + индикатор, Предохранитель на базе клеммы: клеммa + предохранитель и т. п.

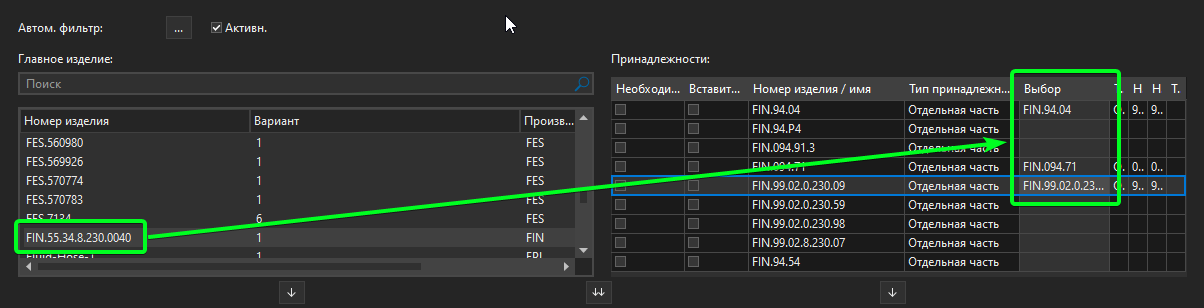

Рис. 4.4.1 Диалог выбора опциональных принадлежностей
Рис 4.5 Пример: Результат выбора опциональных принадлежностей для реле Finder в 3D
Эти новые функции позволят ускорить и сделать менее утомительной работу с выбором, вставкой и назначением принадлежностей изделий; снизить уровень ошибок и сэкономить время на проверку проекта.
5) Контрольный прогон для данных изделий
В новой версии появилась возможность запускать контрольный прогон данных изделий прямо из диалога управления базой данных изделий.

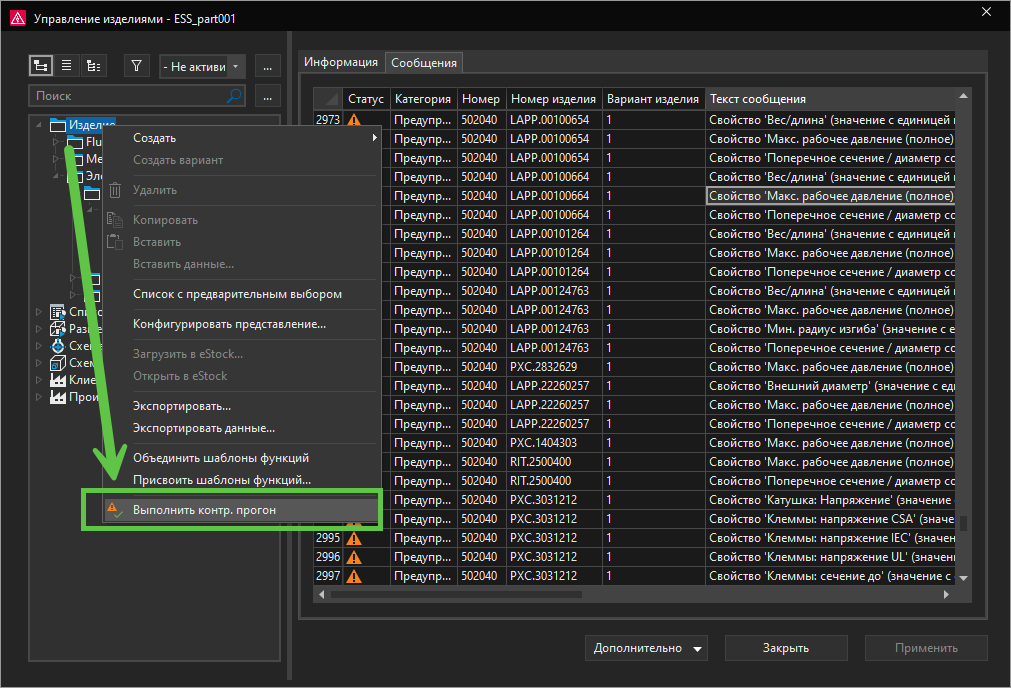

Рис. 5 Запуск контрольного прогона данных изделий прямо из диалога управления базой данных изделий.
Новая функция сделает удобнее работу администраторов EPLAN, поскольку отвязывает проверку данных изделий от проверки проекта.
6) Новые свойства базы данных изделий
В новой версии EPLAN добавлено более 400 дополнительных стандартных (идущих в комплекте поставки) свойств изделий. Свойства позволяют более точно описать параметры изделий из различных инженерных дисциплин: машиностроение, автоматизация зданий, автоматизации производственных процессов.
Появилась возможность указывать дополнительные технические данные и информацию от производителя, например, конструктивные особенности устройства, значения рабочего напряжения, рабочей температуры, информацию о выбросах CO₂ и т. д. Во многих случаях свойства с тем же названием также доступны в функциях как свойства ссылок изделий.
Появилась возможность указывать дополнительные технические данные и информацию от производителя, например, конструктивные особенности устройства, значения рабочего напряжения, рабочей температуры, информацию о выбросах CO₂ и т. д. Во многих случаях свойства с тем же названием также доступны в функциях как свойства ссылок изделий.

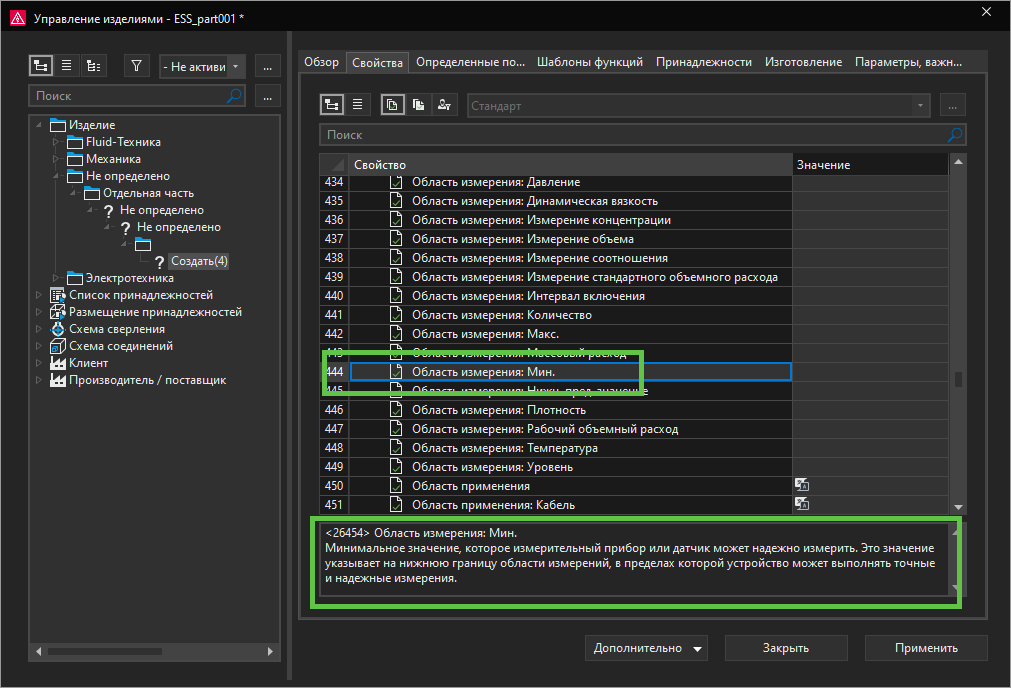

Рис. 6 Новые свойства изделий
Новые свойства позволят максимально полно и стандартным образом описать изделия в базе данных без дополнительных трудозатрат на создание индивидуальных пользовательских свойств.
7) Пользовательские виды для пространства листа
В новой версии EPLAN появилась возможность сохранять пользовательские виды для пространств листа.
Виды пространства листа сохраняются как специфические для проекта и остаются даже при копировании проекта.
- Для каждого пространства листа можно сохранить до 10 видов.
- Сохраненные виды можно вызывать и снова применять к пространству листа.
- Виды сохраняют настроенный угол зрения.
- Виды сохраняют настройку отображения элементов.
- Сохраненные виды можно переименовывать, удалять или перезаписывать.
Виды пространства листа сохраняются как специфические для проекта и остаются даже при копировании проекта.
Рис. 7 Пользовательские виды пространства листа.
Эта функция EPLAN 2026 позволят сохранить виды на часто используемые, но труднодоступные элементы щита. Такими элементами могут быть, например, внутренние поверхности, сложные шинные сборки и ручные сегменты маршрутизации. Таким образом работа в Pro Panel станет более эргономичной и менее рутиной. Инженер сможет получать удовлетворение от работы и меньше утомляться.
8) Предварительно заданный вариант макроса на объекте планирования Preplanning.
В предыдущих версиях Платформы EPLAN не было возможности предварительно выбрать вариант макроса для генерации страниц детального планирования на базе предварительного планирования. Приходилось явно вручную выбирать вариант в процессе генерации схем. Это не позволяло разом создать большое количество страниц детального планирования без необходимости выбирать вариант для каждой страницы.

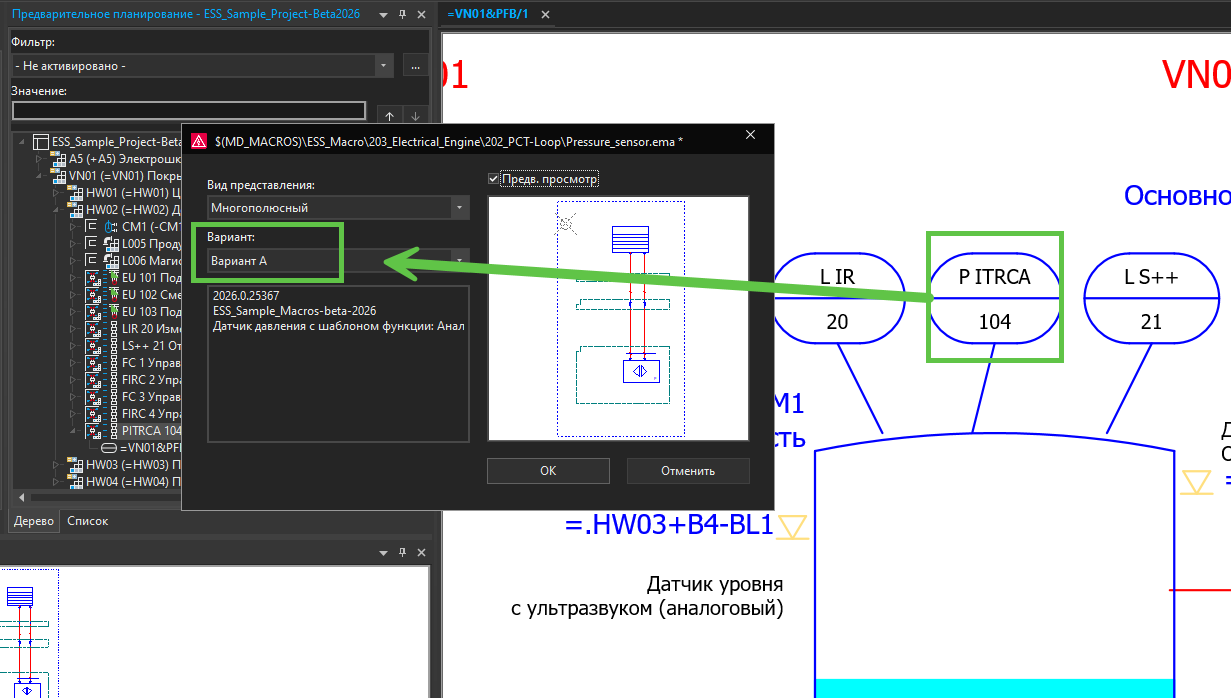

Рис. 8.1 Выбор варианта макроса только в процессе генерации документа детального планирования.
В новой версии EPLAN 2026 разработчиками заложена опция предварительно выбрать нужный вариант макроса детального планирования EPLAN Preplanning.

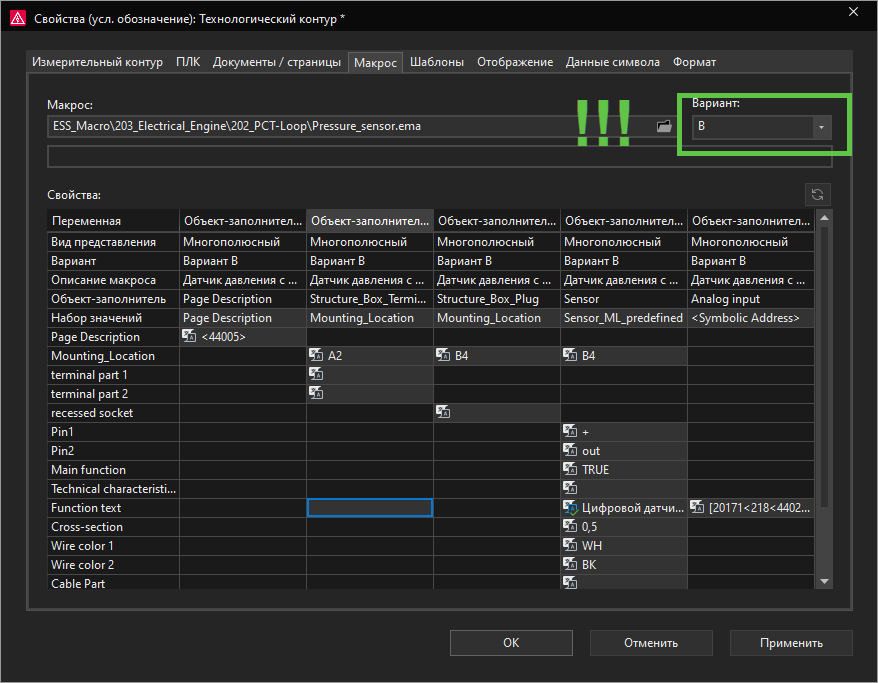

Рис. 8.2 Предварительный выбор варианта макроса EPLAN Preplanning 2026.
Это может быть, например, электрическая схема технологического контура, отвечающая за измерение, сигнализацию, блокировку или любую другую функцию проектируемой автоматизированной системы.

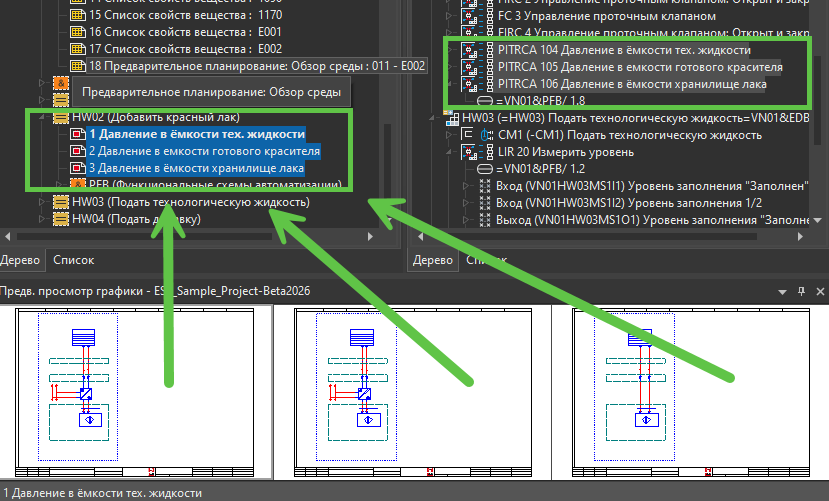

Рис. 8.3 Несколько страниц схем измерений различных вариантов, размещенных за один приём.
Это позволит инженеру за один приём сгенерировать практически любое (а это бывают и сотни!) количество страниц детального планирования. Если Вы незнакомы с Eplan Preplanning и его широкими возможностями, то наша команда будет рада Вас с ними ознакомить в рамках Индивидуального внедрения.
9) Условные операторы для вычисляемых значений
Начиная с версии 2024 Платформы EPLAN появилась возможность задавать значения блочным свойствам и заполнителям в отчётах и экспорте данных для производства (маркировке) с помощью полноценных вычислений. В новой версии Платформы EPLAN 2026 добавлены условные операторы "if_true", "if_false" и "if_else", которые позволяют существенно расширить возможности вычислений.
Рис. 9.1 Условные операторы при расчёте блочных свойств.
Применить такие возможности можно, например, для решения следующей инженерной задачи – выбрать достаточное сечение жил силового кабеля, питающего электрический привод с учётом длины этого кабеля.
Для этого функцией расчёта значения блочного свойства можно первым этапом определить минимально достаточное сечение по формуле:
Для этого функцией расчёта значения блочного свойства можно первым этапом определить минимально достаточное сечение по формуле:
Где будут участвовать:
Номинальный ток (I),
длина кабеля (L),
коэфф. мощности ( cos(Ф)),
проводимость меди (K),
Допустимые потери напряжения (%),
Рабочее напряжение (U)
Номинальный ток (I),
длина кабеля (L),
коэфф. мощности ( cos(Ф)),
проводимость меди (K),
Допустимые потери напряжения (%),
Рабочее напряжение (U)
А затем, используя новые условные операторы, вывести текстовые сообщения для инженера, чтобы он смог правильно выбрать сечение жил кабеля.
Ниже приведен пример, когда таким образом выбирается значение текста для блочного свойства. Причём выбор производится по принципу «не менее ближайшего значения из стандартного ряда сечений». Именно для этого и понадобились условные операторы.
Ниже приведен пример, когда таким образом выбирается значение текста для блочного свойства. Причём выбор производится по принципу «не менее ближайшего значения из стандартного ряда сечений». Именно для этого и понадобились условные операторы.

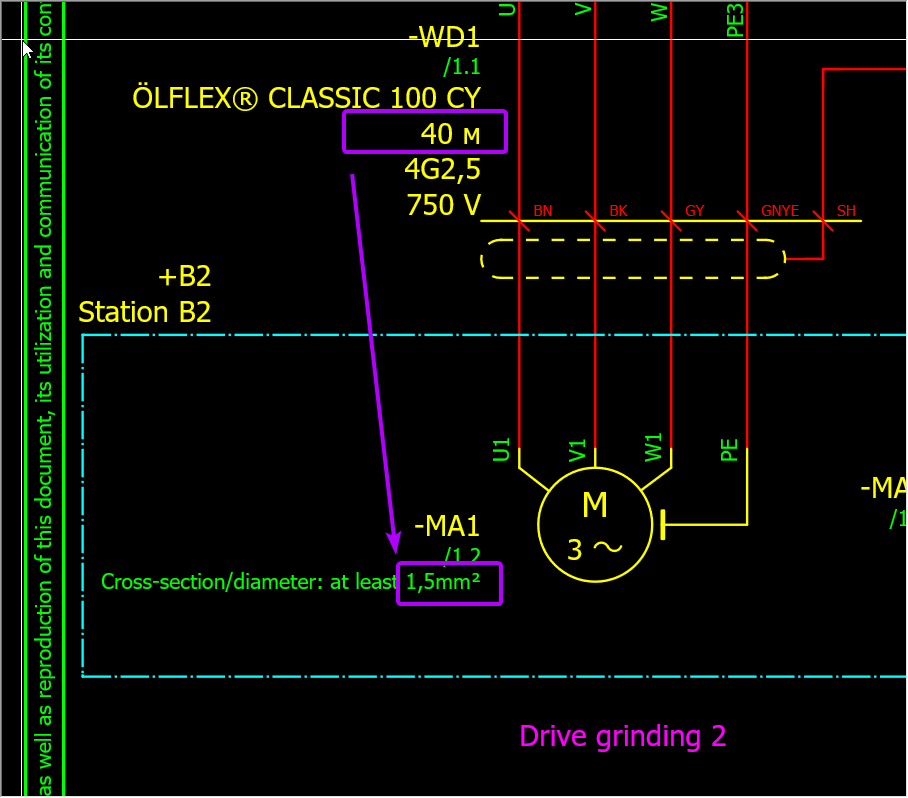

Рис. 9.2 Сообщение при длине кабеля 40 м.
При большей длине кабеля естественно потребуется и большее его сечение.

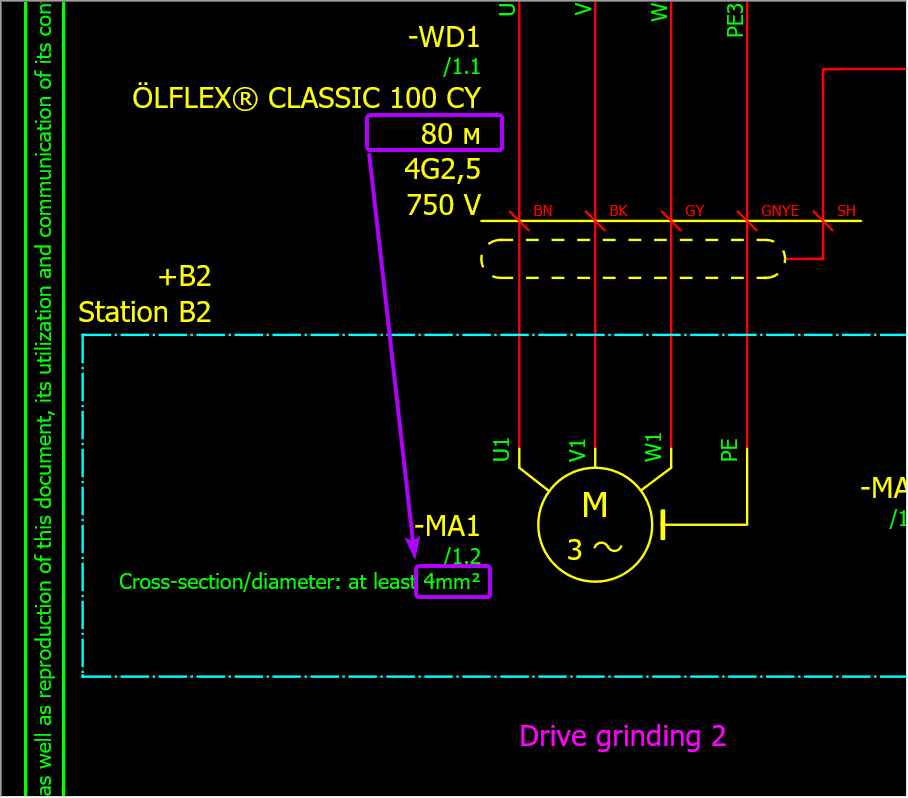

Рис. 9.3 Сообщение при длине кабеля 80 м.
Условные операторы естественным образом должны дать существенный синергетический эффект вместе с «Группами единиц измерения» для расчётов физических величин. Подробно подобные специфические задачи мы можем разобрать и предложить их решение в рамках Индивидуального внедрения. Возможно, что для решения Вашей задачи даже будет целесообразно примененить Модуль электротехнических расчётов.
10) Группировка текста-заполнителя формы по типу области формы
В новой версии при работе с формами отчётов по функциям (например «Спецификация клеммника») тексты заполнители теперь группируются по типу области формы: колонтитулы, заголовки, область данных и т. д.

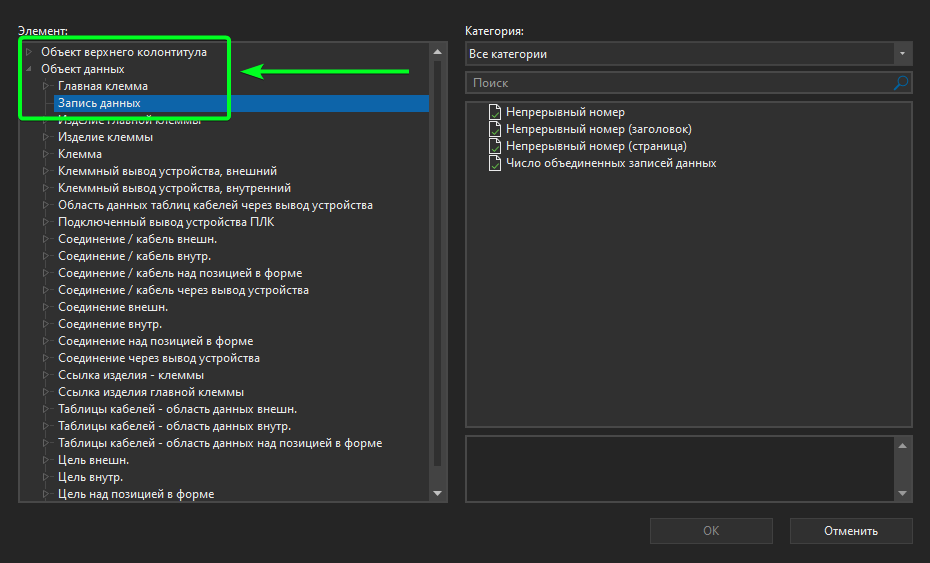

Рис. 10 Тексты заполнители в отдельных группах по типу области формы.
Переработанный подход к вставке заполнителей позволит меньше вводить в заблуждение пользователя при редактировании форм. Это снизит порог вхождения новых пользователей – администраторов EPLAN, количество ошибок и трудозатраты.
11) Отображение графических файлов или QR кодов текстом-заполнителем в отчётах
В этой версии добавлена возможность посредством настройки «Отображение» «Блока выравнивания» отображать графические файлы и QR коды в отчётах.

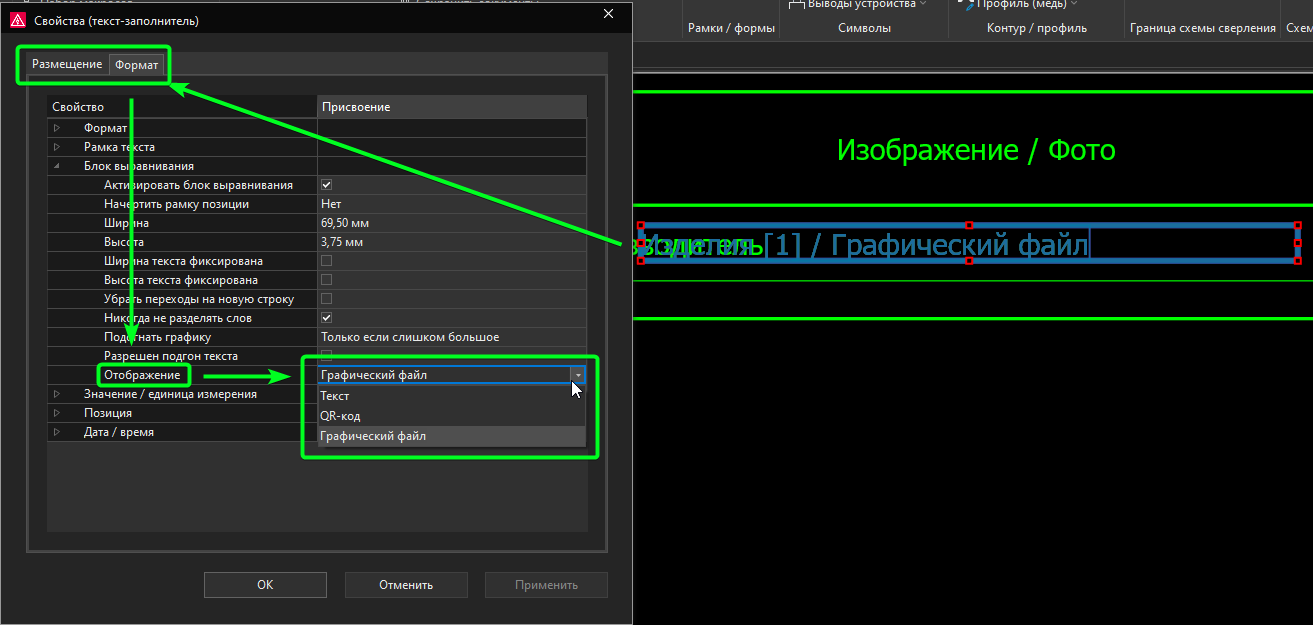

Рис. 11.1 Настройка отображения графического файла через текст заполнитель в отчёте.
За счёт этой новинки теперь функция отображения графики и QR кодов на интерактивных страницах из предыдущих версий EPLAN стала доступной для отчётов.

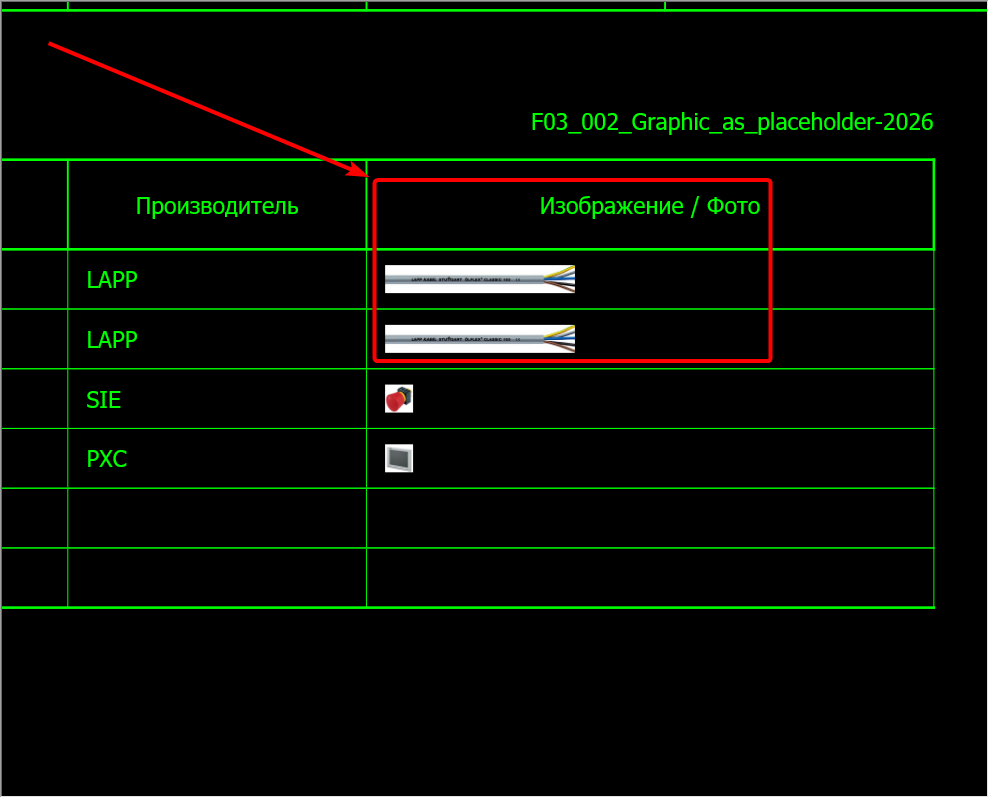

Рис. 11.2 Отображение графического файла изделия в отчёте
Это улучшение позволит получать более наглядную и удобную для эксплуатирующих организаций исполнительную документацию и повысит лояльность ваших конечных заказчиков
